Описание конструкции

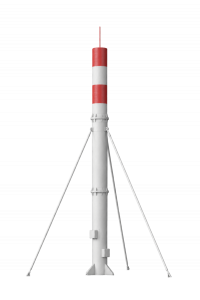

Труба на растяжках — это лёгкий газоотводящий ствол, раскреплённый в одном–трёх уровнях стальными оцинкованными канатами к анкерным фундаментам. Такая схема снимает изгибающий момент со ствола, поэтому металлоёмкость и фундамент под трубу минимальны — это самое экономичное решение среди дымовых труб. Канаты натягиваются талрепами и допускают регулировку при осадке фундаментов. Ствол утепляется и обшивается оцинкованным листом при необходимости.
Характеристики
| Характеристика | Значение |
|---|---|
| Тип | мачтовая на растяжках |
| Высота | 25 м |
| Ярусов растяжек | 2 |
| Диаметр ствола | 300–1020 мм |
| Сталь | 09Г2С, канаты оцинкованные |
| Комплектация | анкерные фундаменты, талрепы, светоограждение, молниезащита |
Точная масса, рабочие чертежи и фундаментное задание рассчитываются под конкретный проект — с учётом ветрового и снегового района, грунтов площадки и требований заказчика.
Где применяется
котельные с расчётом рассеивания, замена кирпичных труб при реконструкции. Подберём исполнение под вашу задачу: рассчитаем нагрузку, комплектацию и высоту по нормативным требованиям.
Преимущества
- Минимальная металлоёмкость и стоимость среди дымовых труб;
- Небольшой фундамент под ствол — экономия на нулевом цикле;
- Регулировка натяжения канатов талрепами;
- Возможен монтаж методом наращивания без большого крана;
- Полный комплект документов: паспорт, сертификаты, исполнительная схема.
Монтаж
Монтаж ведётся автокраном или методом наращивания: устанавливается нижняя секция, затем последовательно закрепляются верхние с одновременной установкой ярусов растяжек. Канаты крепятся к анкерным фундаментам через талрепы и натягиваются с контролем усилий и вертикальности ствола. Завершают работы врезка газохода, молниезащита, светоограждение и сдача по акту.
Изготовление и поставка
Производство ведётся по полному циклу: раскрой, вальцовка и сварка обечаек с контролем швов, механическая обработка фланцев, антикоррозийная защита — грунт-эмаль, термостойкое покрытие или горячее цинкование. Выполняем сопутствующее изготовление металлоконструкций, монтаж и организуем доставку длинномерных секций на объект.
Как заказать в Перми
Оставьте заявку на сайте или позвоните нам — специалист ЗМК Эссен уточнит исходные данные, подготовит опросный лист, рассчитает стоимость и сроки. Работаем по договору с поэтапной приёмкой; отгружаем изделия с паспортом и комплектом документации для сдачи надзорным органам.
