Описание конструкции

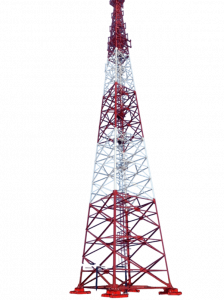

Прожекторная мачта — высотная конструкция, на вершине которой размещается корона с прожекторами. Решетчатые мачты ПМС по типовым сериям 3.407.9-172 и 3.407-108 собираются из уголкового проката на болтах и обслуживаются по лестнице с площадками отдыха; гранёные мачты МГФ-М оснащаются мобильной короной — рама с прожекторами опускается лебёдкой для обслуживания с земли. Все конструкции горячеоцинкованы и комплектуются молниеотводом и заземлением.
Характеристики
| Характеристика | Значение |
|---|---|
| Тип | гранёная фланцевая мачта с опускаемой (мобильной) короной |
| Высота | 16–35 м |
| Механизм | лебёдка с тросовой системой, корона опускается для обслуживания с земли |
| Конструкция | гранёные конические секции с фланцевыми стыками |
| Комплектация | мобильная корона под 4–12 прожекторов, лебёдка, молниеприёмник |
| Покрытие | горячее цинкование |
Масса, фундаментное задание и рабочие чертежи определяются проектом — с учётом ветрового района, грунтов и комплектации под ваш объект.
Где применяется
развязки и магистрали, стадионы, парковки ТРЦ, территории с постоянной эксплуатацией. Поможем подобрать типоразмер и комплектацию под задачу и нормативные требования.
Преимущества
- обслуживание светильников без автовышки и промышленных альпинистов;
- Типовые серии 3.407.9-172 и 3.407-108 — быстрая привязка в проект;
- Стационарная или мобильная корона на выбор;
- Молниеотвод и заземление в базовой комплектации;
- Срок службы 30–50 лет без обслуживания конструкции;
- Паспорт изделия и сертификаты на материалы в каждой поставке.
Монтаж
Мачта монтируется на анкерный фундамент методом наращивания или укрупнёнными блоками автокраном: секции стыкуются на болтах с геодезическим контролем вертикальности. Затем устанавливается корона, монтируются прожектора и кабельные трассы, подключается заземление. Завершают работы испытания и сдача с исполнительной документацией.
Изготовление и поставка
Производство ведётся по полному циклу: раскрой и гибка листа, сварка с контролем швов, механическая обработка фланцев и горячее цинкование. Выполняем сопутствующее изготовление металлоконструкций, монтаж и организуем доставку длинномеров на объект.
Как заказать в Перми
Оставьте заявку на сайте или позвоните нам — специалист ЗМК Эссен уточнит типоразмер, комплектацию и ветровой район, рассчитает стоимость и сроки в течение рабочего дня. Отгружаем изделия с паспортом и комплектом документов для сдачи объекта.
