Описание конструкции
Решетчатый настил — панель из несущих стальных полос и поперечных связей: у сварного настила SP витой пруток приваривается к полосам контактной сваркой, у прессованного P поперечные полосы запрессовываются в пазы несущих. Стандартные ячейки — 34×38 и 33×33 мм, несущая полоса — от 25×2 до 60×5 мм; панели режутся в размер, окантовываются и цинкуются горячим способом. Настил пропускает свет, воду и снег, не скользит и выдерживает высокие нагрузки при малом весе.
Характеристики
| Характеристика | Значение |
|---|---|

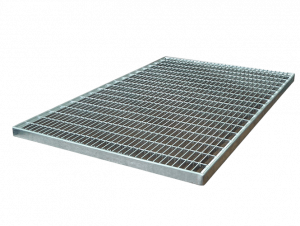

| Тип | прессованный решетчатый настил (полосы, запрессованные в пазы) |
| Ячейка | 33×33 / 33×11 мм |
| Несущая полоса | 25×2 – 50×4 мм |
| Размер панели | до 6100×1000 мм, резка в размер |
| Материал | Ст3, S235 |
| Покрытие | горячее цинкование |
Точные размеры, массы и узлы определяются проектом — под нагрузки, габариты и условия конкретного объекта.
Где применяется
площадки с высокими требованиями к внешнему виду, вентилируемые полы, ограждающие экраны. Поможем подобрать конструкцию под задачу и требования норм охраны труда.
Преимущества
- ровная верхняя плоскость и точная геометрия ячейки — эстетичные объекты;
- Резка в размер и окантовка под ваш проект;
- Горячее цинкование по ГОСТ 9.307 — для улицы и агрессивных сред;
- Таблицы нагрузок для подбора полосы под пролёт;
- Крепёж (кляммеры) и ступени в комплекте поставки;
- Паспорт изделия и сертификаты на материалы в каждой поставке.
Монтаж
Панели укладываются на опорный каркас с зазором и крепятся кляммерами — по четыре на панель, без сварки и сверления. Вырезы под стойки и коммуникации выполняются на заводе с окантовкой. Замена панели при повреждении занимает минуты, а оцинкованное покрытие не требует обслуживания весь срок службы.
Изготовление и поставка
Производство ведётся по полному циклу: раскрой проката, сварка с контролем швов, механическая обработка и антикоррозийная защита — грунт-эмаль или горячее цинкование. Выполняем сопутствующее изготовление металлоконструкций, монтаж и организуем доставку на объект.
Как заказать в Перми
Оставьте заявку на сайте или позвоните нам — специалист ЗМК Эссен уточнит задачу, при необходимости выедет на замеры, рассчитает стоимость и сроки в течение рабочего дня. Отгружаем изделия с паспортом и комплектом документов для сдачи объекта.
