Описание конструкции
Фахверк — вспомогательный каркас стен: вертикальные стойки и горизонтальные ригели, на которые крепятся сэндвич-панели, профнастил или кассеты. Фахверк воспринимает ветровую нагрузку и вес ограждения и передаёт их на основной каркас и фундаменты; стойки торцевого фахверка дополнительно раскрепляют торец здания и крепятся к ферме через листовой шарнир, не мешающий её прогибу. Узлы проектируются с овальными отверстиями под температурные перемещения каркаса.
Характеристики
| Характеристика | Значение |
|---|---|

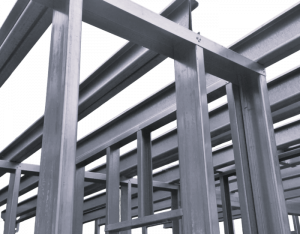

| Тип | обрамления ворот, дверей, окон и технологических проёмов |
| Профиль | швеллер, уголок, гнутые профили |
| Комплектация | стойки, перемычки, импосты, козырьки по заданию |
| Узлы | крепление к фахверку и колоннам болтами |
| Материал | Ст3сп, С245 |
| Покрытие | грунт-эмаль или цинкование |
Сечения, длины и массы определяются проектом КМД — под нагрузки и геометрию конкретного здания.
Где применяется
воротные и оконные проёмы производственных зданий, проёмы под транспортёры и коммуникации. Изготовим по вашим чертежам или разработаем КМД по проекту КМ.
Преимущества
- жёсткость под секционные и откатные ворота с их динамическими нагрузками;
- Узлы с учётом температурных перемещений каркаса;
- Листовые шарниры — стойки не мешают работе ферм;
- Обрамления проёмов под динамику ворот;
- Комплект на здание: стойки, ригели, распорки, метизы;
- Паспорт изделия и сертификаты на металл в каждой поставке.
Монтаж
Стойки фахверка устанавливаются на собственные фундаменты или опорные столики и крепятся к каркасу болтами, затем монтируются ригели по раскладке панелей и обрамления проёмов. Всё крепление болтовое, по заводским отверстиям — фахверк типового здания собирается параллельно с основным каркасом без сварки.
Изготовление и поставка
Производство ведётся по полному циклу: раскрой проката, сверловка по КМД, сварка с контролем швов, антикоррозийная защита — грунт-эмаль или горячее цинкование. Выполняем комплексное изготовление металлоконструкций, монтаж и организуем доставку с комплектацией по отправочным маркам.
Как заказать в Перми
Оставьте заявку на сайте или позвоните нам — специалист ЗМК Эссен изучит проект, при необходимости разработает КМД, рассчитает стоимость и сроки в течение рабочего дня. Отгружаем комплектами на здание с монтажными схемами и полным пакетом документов.
