Описание конструкции
Барьерное ограждение — удерживающая система из волнообразной балки СБ, стоек, консолей-амортизаторов и крепежа, которая гасит удар автомобиля и возвращает его на полосу движения. ГОСТ 26804-2012 задаёт маркировку: 11ДО — одностороннее дорожное, 11ДД — двустороннее для разделительной полосы, 11МО/11МД — мостовые. Удерживающая способность (от 130 до 500 кДж и выше) настраивается шагом стоек, толщиной балки и количеством ярусов. Все элементы горячеоцинкованы по ГОСТ 9.307.
Характеристики
| Характеристика | Значение |
|---|---|

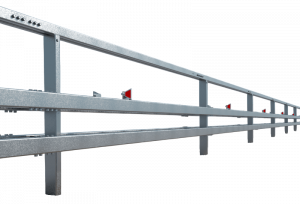

| Тип | мостовые барьерные ограждения, ГОСТ 26804-2012 |
| Удерживающая способность | 250–500 кДж — по проекту |
| Высота | 0,75–1,1 м |
| Крепление | анкерное к плите проезжей части или переходным плитам |
| Состав | балки, стойки с опорными пластинами, консоли, крепёж |
| Покрытие | горячее цинкование |
Точные размеры секций, шаг стоек и масса определяются проектом и замерами объекта.
Где применяется
мосты, путепроводы, эстакады, подпорные стены. Поможем подобрать исполнение под нормативные требования вашего объекта.
Преимущества
- стойки крепятся анкерами к плите — без забивки в земполотно;
- Полное соответствие ГОСТ 26804-2012 — принимается дорожным надзором;
- Удерживающая способность под проект: шаг стоек 1–4 м;
- Горячее цинкование каждого элемента;
- Поставка комплектами на километраж и россыпью на ремонт;
- Паспорт изделия и сертификаты на материалы в каждой поставке.
Монтаж
Стойки забиваются в земляное полотно сваебойным оборудованием или крепятся анкерами к плите (мостовые исполнения), затем через консоли-амортизаторы монтируется балка с перехлёстом секций по ходу движения. Начальные и концевые участки заглубляются или закрываются демпферными элементами. Завершают работы установка светоотражателей и сдача по акту с исполнительной схемой.
Изготовление и поставка
Производство ведётся по полному циклу: раскрой проката, сварка в кондукторах с контролем швов, антикоррозийная защита — горячее цинкование, порошковая окраска или их комбинация. Выполняем сопутствующее изготовление металлоконструкций, монтаж и организуем доставку на объект.
Как заказать в Перми
Оставьте заявку на сайте или позвоните нам — специалист ЗМК Эссен уточнит объём и требования, при необходимости выедет на замеры, рассчитает стоимость и сроки в течение рабочего дня. Отгружаем с паспортом и комплектом документов для сдачи объекта.
