Описание конструкции

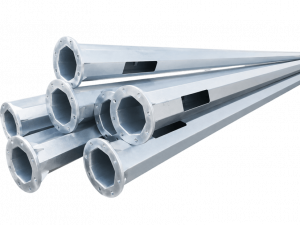

Опора ОГК — конический ствол многогранного сечения, согнутый из стального листа на гидравлическом прессе и сваренный одним продольным швом. Верхний диаметр 60–68 мм подходит под стандартные кронштейны К1К–К4К, в нижней части ствола — ревизионный лючок с клеммной колодкой и болтом заземления, кабель заводится внутри ствола. Опора крепится фланцем на анкерные болты закладной детали фундамента ФМ — обе позиции изготавливаем и поставляем комплектом. Покрытие — горячее цинкование по ГОСТ 9.307, срок службы от 25 лет.
Характеристики
| Характеристика | Значение |
|---|---|
| Тип | гранёная коническая несиловая опора освещения |
| Высота | 12 м |
| Верхний диаметр | 68 мм |
| Ствол | гнутый лист 4 мм, двухсекционный по запросу |
| Крепление | усиленный фланец на закладную деталь ФМ |
| Покрытие | горячее цинкование |
Масса, фундаментное задание и рабочие чертежи определяются проектом — с учётом ветрового района, грунтов и комплектации под ваш объект.
Где применяется
скоростные магистрали, транспортные развязки, освещение больших открытых территорий. Поможем подобрать типоразмер и комплектацию под задачу и нормативные требования.
Преимущества
- максимальная высота линейки ОГК — далее применяются прожекторные мачты;
- Верхний диаметр под стандартные кронштейны К1К–К4К;
- Комплект с закладной деталью ФМ и кронштейном — всё из одних рук;
- Горячее цинкование — четверть века без подкраски;
- Лёгкий ствол — монтаж без тяжёлого крана;
- Паспорт изделия и сертификаты на материалы в каждой поставке.
Монтаж
На готовый фундамент с закладной деталью ФМ опора устанавливается автокраном или манипулятором за считаные минуты: ствол ставится фланцем на анкерные болты, выверяется по вертикали и затягивается гайками. Затем монтируется кронштейн со светильником, заводится кабель и подключается клеммная колодка в лючке. Бригада монтирует до 10–15 опор за смену.
Изготовление и поставка
Производство ведётся по полному циклу: раскрой и гибка листа, сварка с контролем швов, механическая обработка фланцев и горячее цинкование. Выполняем сопутствующее изготовление металлоконструкций, монтаж и организуем доставку длинномеров на объект.
Как заказать в Перми
Оставьте заявку на сайте или позвоните нам — специалист ЗМК Эссен уточнит типоразмер, комплектацию и ветровой район, рассчитает стоимость и сроки в течение рабочего дня. Отгружаем изделия с паспортом и комплектом документов для сдачи объекта.
