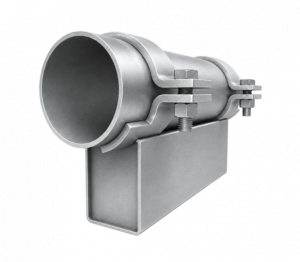

Описание конструкции
Опора передаёт вес трубопровода с продуктом и изоляцией на строительные конструкции и обеспечивает проектное положение трассы. ОСТ 36-146-88 задаёт номенклатуру для труб Ø 18–1420 мм на давление до 10 МПа и температуру до +450 °С: подвижные опоры (хомутовые ХБ, корпусные КХ и КП, тавровые ТП) допускают температурные перемещения, неподвижные — фиксируют трубу и делят трассу на компенсационные участки. Опоры типов КХ, КП, ТП выпускаются в трёх исполнениях по длине — 170, 340 и 680 мм — под перемещения до 90, 250 и 600 мм.
Характеристики
| Характеристика | Значение |
|---|---|
| Тип | корпусная приварная опора, ОСТ 36-146-88 |
| Диаметр труб | 57–1420 мм |
| Исполнения по длине | 170 / 340 / 680 мм |
| Рабочее давление | до 10 МПа |
| Конструкция | корпус, приварной башмак к трубе, опорная плита |
| Материал | Ст3сп, 09Г2С |
| Покрытие | грунтовка, по запросу цинкование |
Точные размеры, массы и узлы определяются проектом — под нагрузки, габариты и условия конкретного объекта.
Где применяется
скользящие опоры трубопроводов с приваркой к трубе — эстакады, каналы, котельные. Поможем подобрать конструкцию под задачу и требования норм охраны труда.
Преимущества
- Полная номенклатура по ОСТ 36-146-88 и серии 5.905-18.05;
- Диаметры 18–1420 мм, партии любого объёма;
- Комплектация трассы: опоры, подвески, хомуты, крепёж;
- Отгрузка с бирками по спецификации проекта;
- Паспорт изделия и сертификаты на материалы в каждой поставке.
Монтаж
Опоры устанавливаются по проекту трассы: приварные типы (КП, ТП) привариваются к трубе с контролем швов, хомутовые (ХБ, КХ) крепятся без сварки — хомутом через прокладку. Неподвижные опоры бетонируются или привариваются к закладным строительных конструкций до монтажа компенсаторов. Комплектуем объекты по монтажным спецификациям с маркировкой каждой позиции.
Изготовление и поставка
Производство ведётся по полному циклу: раскрой проката, сварка с контролем швов, механическая обработка и антикоррозийная защита — грунт-эмаль или горячее цинкование. Выполняем сопутствующее изготовление металлоконструкций, монтаж и организуем доставку на объект.
Как заказать в Перми
Оставьте заявку на сайте или позвоните нам — специалист ЗМК Эссен уточнит задачу, при необходимости выедет на замеры, рассчитает стоимость и сроки в течение рабочего дня. Отгружаем изделия с паспортом и комплектом документов для сдачи объекта.
