Описание конструкции

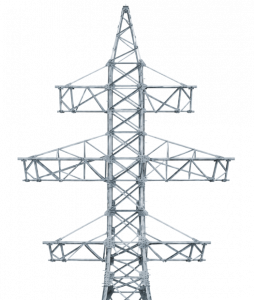

Металлические опоры ЛЭП несут провода и грозотросы воздушных линий 0,4–110 кВ. Решетчатые опоры собираются из оцинкованного уголка на болтах и поставляются россыпью — удобно для труднодоступных трасс; многогранные МГО из гнутых гранёных секций монтируются в разы быстрее. По назначению опоры делятся на промежуточные (прямые участки), анкерные и анкерно-угловые (углы поворота и концевые точки), переходные и специальные. Изготовление — по типовым проектам и КМД с горячим цинкованием.
Характеристики
| Характеристика | Значение |
|---|---|
| Тип | решетчатые башенные опоры из уголкового проката |
| Конструкция | болтовая сборка из оцинкованного уголка, поставка россыпью |
| Фундамент | свайный или монолитный по проекту |
| Комплектация | траверсы, тросостойки, узлы гирлянд |
| Покрытие | горячее цинкование |
Масса, фундаментное задание и рабочие чертежи определяются проектом — с учётом ветрового района, грунтов и комплектации под ваш объект.
Где применяется
ВЛ 35 кВ, питание промышленных потребителей и подстанций. Поможем подобрать типоразмер и комплектацию под задачу и нормативные требования.
Преимущества
- поставка «россыпью» — удобна для труднодоступных трасс;
- Изготовление по типовым проектам — согласуется сетевыми организациями;
- Решетчатые и многогранные исполнения под условия трассы;
- Горячее цинкование всех элементов по ГОСТ 9.307;
- Комплектация линии: опоры, траверсы, тросостойки, крепёж;
- Паспорт изделия и сертификаты на материалы в каждой поставке.
Монтаж
Решетчатые опоры собираются на пикете из россыпи по монтажным схемам и устанавливаются краном на фундаменты или сваи; многогранные МГО стыкуются из секций и монтируются за один подъём. После выверки затягиваются болтовые соединения, монтируются траверсы, изоляторы и арматура, раскатываются провода. Работаем в связке с электромонтажными организациями заказчика.
Изготовление и поставка
Производство ведётся по полному циклу: раскрой и гибка листа, сварка с контролем швов, механическая обработка фланцев и горячее цинкование. Выполняем сопутствующее изготовление металлоконструкций, монтаж и организуем доставку длинномеров на объект.
Как заказать в Перми
Оставьте заявку на сайте или позвоните нам — специалист ЗМК Эссен уточнит типоразмер, комплектацию и ветровой район, рассчитает стоимость и сроки в течение рабочего дня. Отгружаем изделия с паспортом и комплектом документов для сдачи объекта.
