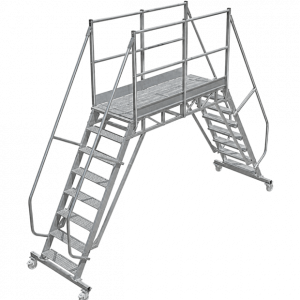

Описание конструкции
Переходная площадка (мостик) позволяет персоналу безопасно пересекать препятствие — трубопровод, лоток, конвейерную ленту или железнодорожный путь. Конструкция состоит из пролётного строения (рама или ферма), настила, ограждений высотой 1100 мм и лестничных сходов с двух сторон. Габариты подбираются по препятствию: над конвейерами устанавливаются защитные экраны, над ж/д путями выдерживается габарит приближения строений по ГОСТ 9238. Настил — решетчатый, безопасный в любую погоду.
Характеристики
| Характеристика | Значение |
|---|---|
| Тип | переходная площадка через ленточный конвейер |
| Пролёт | по ширине конвейера, 1,2–3 м |
| Ширина прохода | 700–1000 мм |
| Конструкция | рама с защитными экранами над лентой, сходы 45°/60°, ограждения |
| Настил | решетчатый |
| Материал | Ст3сп, 09Г2С |
| Покрытие | горячее цинкование |
Точные размеры, массы и узлы определяются проектом — под нагрузки, габариты и условия конкретного объекта.
Где применяется
конвейерные линии элеваторов, ГОК, цементных заводов, котельных на твёрдом топливе. Поможем подобрать конструкцию под задачу и требования норм охраны труда.
Преимущества
- защитные сетчатые экраны исключают контакт с движущейся лентой;
- Габариты строго по препятствию и нормам охраны труда;
- Сходы с двух сторон: марши 45°/60° или стремянки;
- Болтовая сборка — монтаж без остановки производства;
- Оцинкованное исполнение для улицы и агрессивных сред;
- Паспорт изделия и сертификаты на материалы в каждой поставке.
Монтаж
Мостик поставляется укрупнёнными марками: устанавливаются опоры или крепления к существующим конструкциям, краном монтируется пролётное строение, затем настил, ограждения и сходы. Над действующим конвейером или путями работы ведутся в технологические окна — конструкция заранее собирается на земле и ставится за один подъём.
Изготовление и поставка
Производство ведётся по полному циклу: раскрой проката, сварка с контролем швов, механическая обработка и антикоррозийная защита — грунт-эмаль или горячее цинкование. Выполняем сопутствующее изготовление металлоконструкций, монтаж и организуем доставку на объект.
Как заказать в Перми
Оставьте заявку на сайте или позвоните нам — специалист ЗМК Эссен уточнит задачу, при необходимости выедет на замеры, рассчитает стоимость и сроки в течение рабочего дня. Отгружаем изделия с паспортом и комплектом документов для сдачи объекта.
